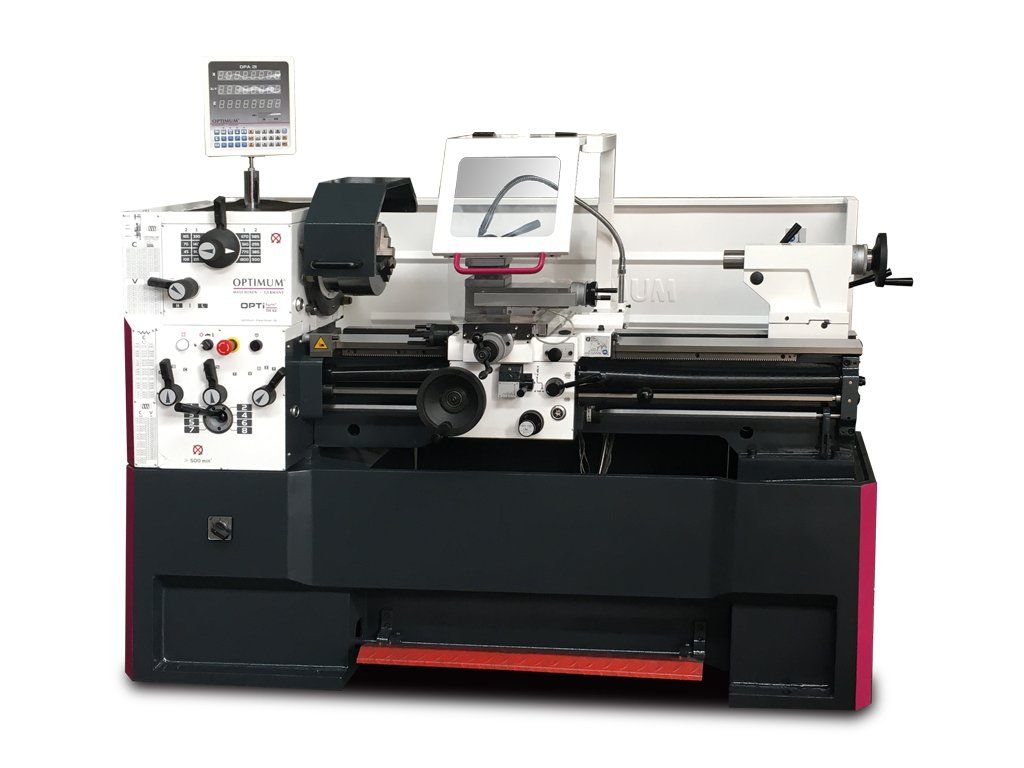

BOW Soustruh OPTIturn TH 4215 D, 3462070

Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu s digitálním odměřováním polohy DPA 21. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze.

Kalené a broušené vodicí dráhy lože

Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje

Zaručená házivost čela vřetene <0,015 mm

Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích

Pravý / levý chod lze přepnout na podélném suportu

Centrální jednotka mazání v podélném suportu

Podstavec a lože soustruhu odlity z jednoho kusu litiny

Ochranný kryt vodícího šroubu

Nožní brzda pro nouzové zastavení

Bezpečnostní ruční kola v ose X a Z

Koník lze přestavit o ± 10 mm pro soustružení kuželů

Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy



Digitální odměřování polohy DPA 21

Přehledná fóliová klávesnice, chrání před stříkající vodou

Vysoká pracovní přesnost

Snížené procento chyb

Osa X, Y, Z0, Z s 8-místným displejem

Skleněná pravítka

TECHNICKÁ DATA:

 Příkon: 4,6 kW
 Elektrické připojení: 400 V
 Rozměry (š × v × h): 2525×1615×915mm
 Hmotnost: 1340 kg
 Kužel vřetene: MK6
 Otáčky: 45–1800ot/min
 Plynulá změna otáček: Ne
 Počet rychlostních stupňů: 16
 Výška hrotu: 210 mm
 Max. točný průměr nad ložem: 420 mm
 Šířka lože: 250 mm
 Vzdálenost mezi hroty: 1500 mm
 Průchod vřetene: 52 mm
 Kužel pinoly koníku: MK4
 Posuv podélný: 0,05 –1,7 mm/ot. (17 )
 Max. posuv nožového suportu: 140 mm
 Max. posuv příčného suportu: 230 mm
 Závit metrický: 0,2 – 14 mm/ot. (39 )
 Závit palcový : 72 – 2 záv./1“ (45 )
 Upnutí vřetene: Camlock DIN ISO 702-2 č. 6
 Průměr pinoly: 50 mm
 Otáčky - provedení Vario: 10–2500ot/min
 Posuv příčný: 0,025 –0,85 mm/ot. (17 )
 Závit trapézový : 8 –44 D.P. (21 )
 Max. točný průměr bez můstku: 590 mm
 Délka můstku: 260 mm
 Zdvih pinoly: 120 mm
 Max. výška upnutí nožového držáku: 20 mm
 Závit modulový : 0,3 –3,5 M.P. (18 )
