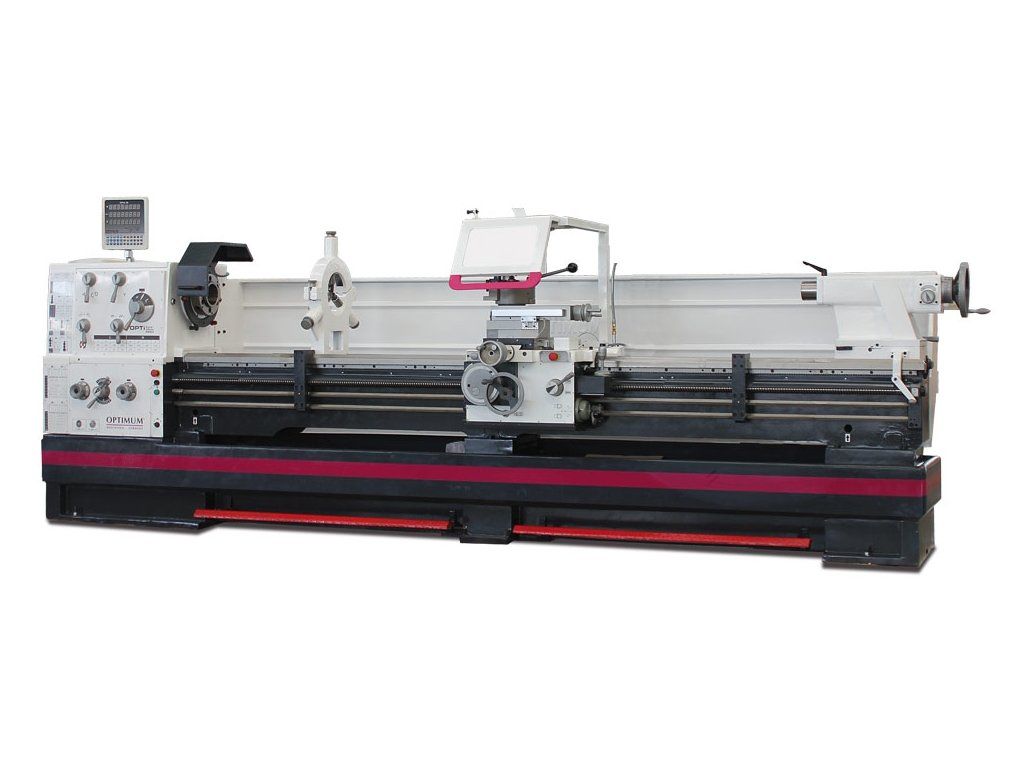

BOW Soustruh OPTIturn TH 6630 D, 3462220

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 21. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

Vodící plochy lože jsou kalené a broušené

Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8

Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích

Broušená ozubená kola a hřídele pracují v olejové lázni

Páky pro rychloposuv a změnu směru otáčení na suportové skříni

Centrální mazání vodících ploch

Koník s kuželem MK5 přestavitelný o ±13 mm

Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V

Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem

Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni

Kryt sklíčidla s bezpečnostním spínačem

Pracovní lampa 24 V s kloubovým ramenem

Externí uzavřené chladící zařízení

Rozvaděč je vybaven komponenty Siemens

Nožový držák SWH 9 pro rychlou výměnu nástrojů

Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru

Digitální odměřování polohy DPA 21 se skleněnými pravítky

TECHNICKÁ DATA:

 Příkon: 9 kW
 Elektrické připojení: 400 V

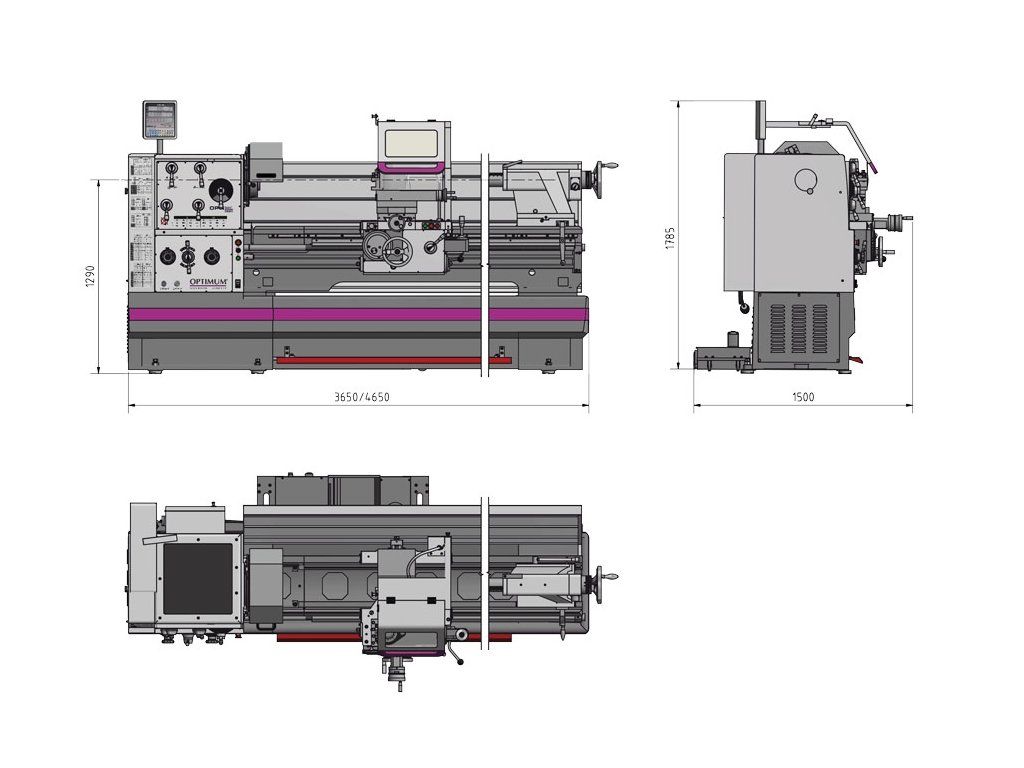

 Rozměry (š × v × h): 4650×1785×1500mm
 Hmotnost: 3710 kg
 Kužel vřetene: MK7
 Otáčky: 25–1600ot/min
 Plynulá změna otáček: Ne
 Počet rychlostních stupňů: 16
 Výška hrotu: 330 mm
 Max. točný průměr nad ložem: 660 mm
 Šířka lože: 400 mm
 Vzdálenost mezi hroty: 3000 mm
 Průchod vřetene: 105 mm
 Kužel pinoly koníku: MK5
 Posuv podélný: 0,044 –1,48 mm/ot. (25 )
 Max. posuv nožového suportu: 230 mm
 Max. posuv příčného suportu: 368 mm
 Závit metrický: 0,45 – 120 mm/ot. (54 )
 Závit palcový : 80 – 7/16 záv./1“ (60 )
 Upnutí vřetene: Camlock DIN ISO 702-2 č. 8
 Max. točný průměr nad suportem: 440 mm
 Posuv příčný: 0,022 –0,74 mm/ot. (25 )
 Závit trapézový : 7/8 –160 D.P. (42 )
 Max. točný průměr bez můstku: 900 mm
 Délka můstku: 250 mm
 Závit modulový : 0,25 –60 M.P. (46 )
