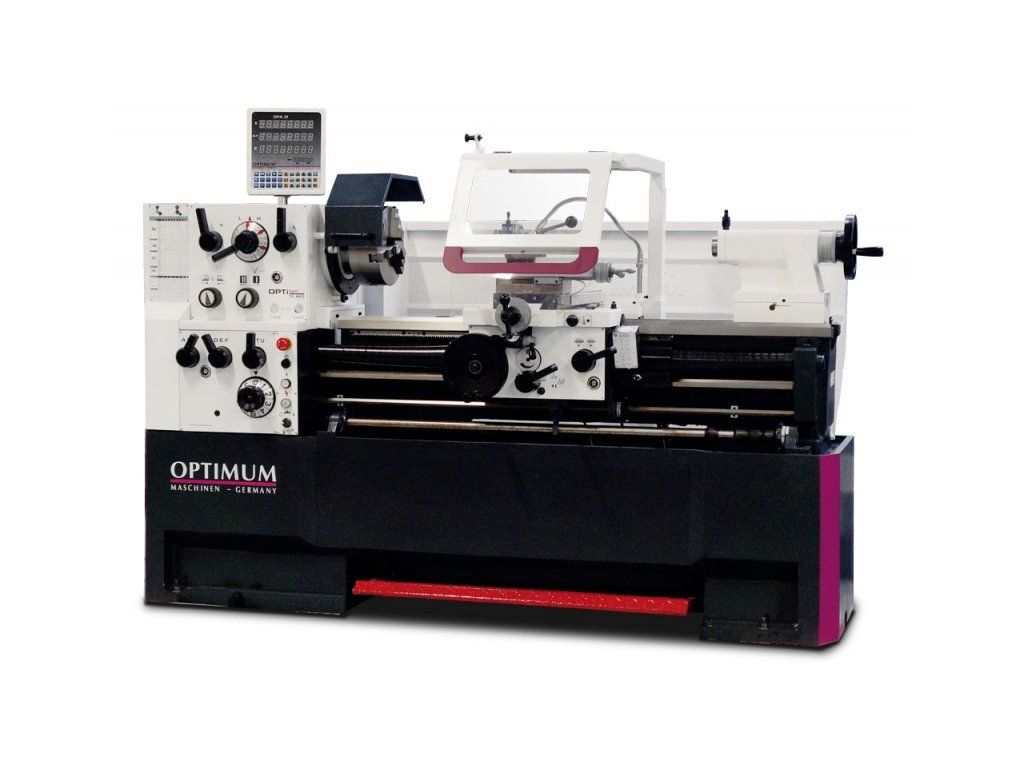

BOW Soustruh OPTIturn TH4620, 3462130

Masivní, plně vybavený soustruh s digitálním odměřováním polohy. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu.

Upínání vřetene Camlock DIN ISO 702-2 č. 6

Sklíčidlo „Made in Czech Republic“ – soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy

Kalené a broušené vřeteno uložené kuželíkových ložiscích, které běží v olejové lázni

Zaručená házivost čela vřetene <0,015 mm

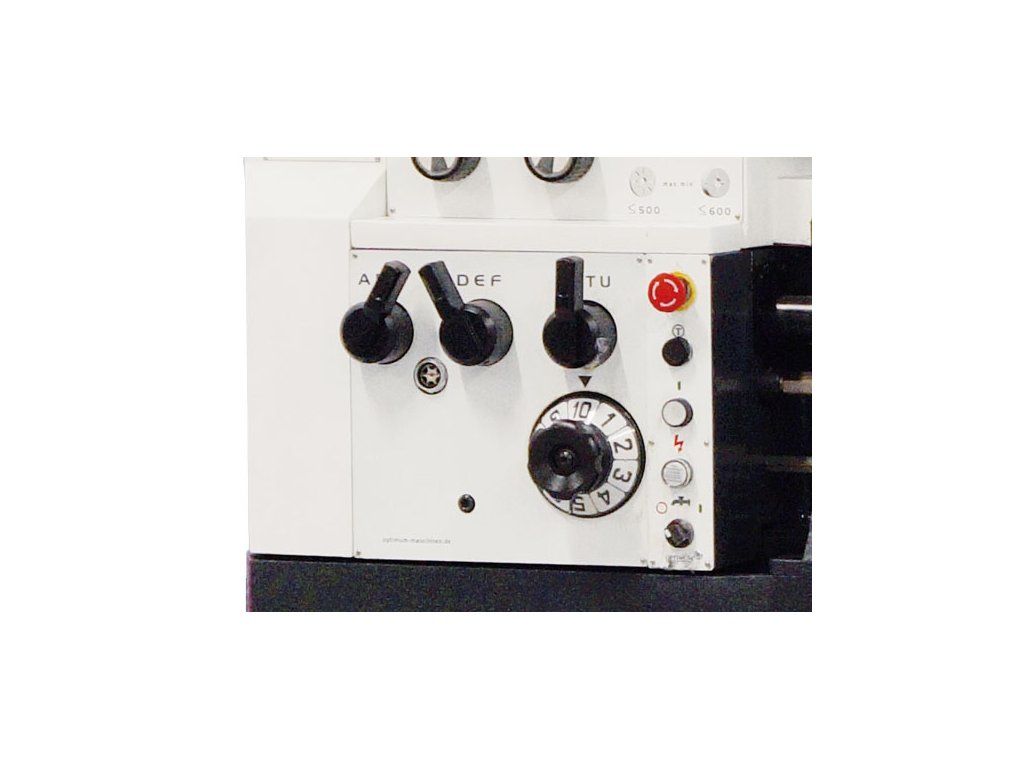

Uzavřená posuvová skříň s rychlým řazením, ozubená kola jsou kalená a broušená, uložená v olejové lázni

Podstavec a lože stroje jsou odlity z jednoho kusu litiny

Vyjímatelný můstek lože

Kalené a broušené vodící plochy lože

Centrální mazání vodících ploch

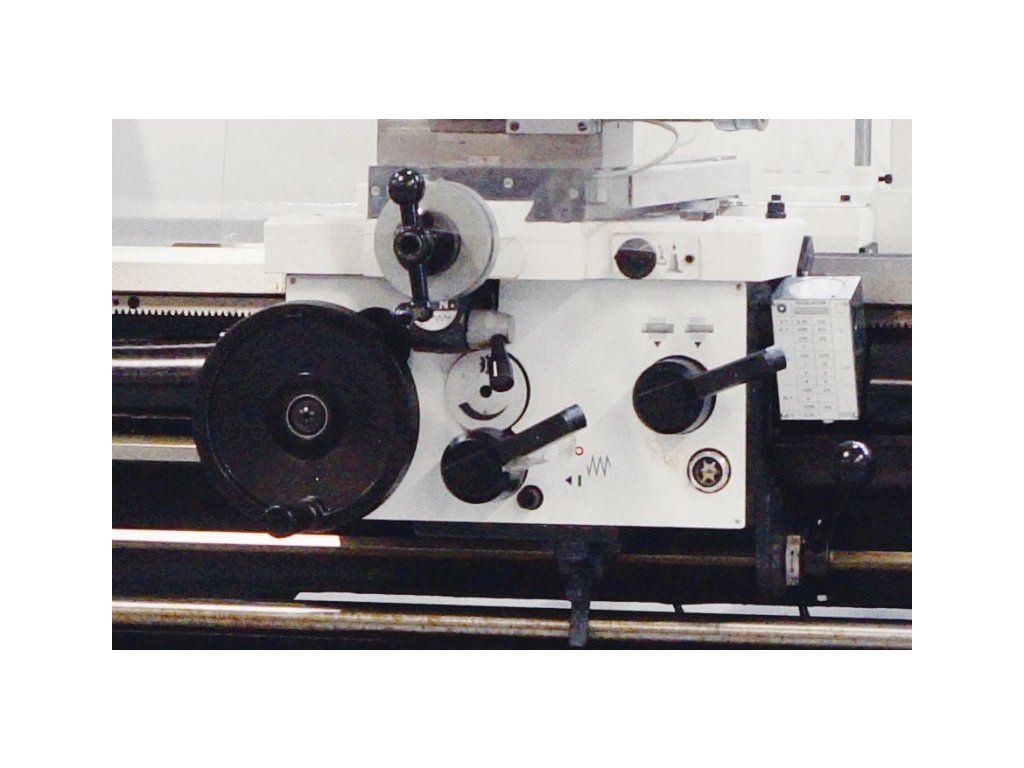

Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

Koník přestavitelný pro soustružení kuželů o ±15 mm

Chod vpravo-vlevo přepínatelný ovládací pákou

Podpěťový spínač, nouzový vypínač a jištění motoru

Mechanická nožní brzda vřetene

Provedení podle DIN 8606 (nástrojařská přesnost)

Digitální odměřování všech tří os pomocí skleněných pravítek

TECHNICKÁ DATA:

 Příkon: 5500 W
 Elektrické připojení: 400 V
 Rozměry (š × v × h): 3250×1568×1245mm
 Hmotnost: 1945 kg
 Kužel vřetene: MK6
 Otáčky: 25–2000ot/min
 Plynulá změna otáček: Ne
 Počet rychlostních stupňů: 12
 Posuv pinoly: 130 mm
 Výška hrotu: 230 mm
 Max. točný průměr nad ložem: 465 mm
 Šířka lože: 300 mm
 Vzdálenost mezi hroty: 2000 mm
 Průchod vřetene: 58 mm
 Kužel pinoly koníku: MK4
 Posuv podélný: 0,031 –1,7 mm/ot. (40 )
 Max. posuv nožového suportu: 128 mm
 Max. posuv příčného suportu: 285 mm
 Závit metrický: 0,1 – 14 mm/ot. (53 )
 Závit palcový : 2 – 112 záv./1“ (40 )
 Výkon motoru chladícího čerpadla: 100 W
 Upnutí vřetene: Camlock DIN ISO 702-2 č. 6
 Max. točný průměr nad suportem: 270 mm
 Otáčky - provedení Vario: 10–2500ot/min
 Posuv příčný: 0,014 –0,784 mm/ot. (40 )
 Závit trapézový : 4 –112 D.P. (50 )
 Max. točný průměr bez můstku: 690 mm
 Délka můstku: 240 mm
 Závit modulový : 0,1 –7 M.P. (34 )
