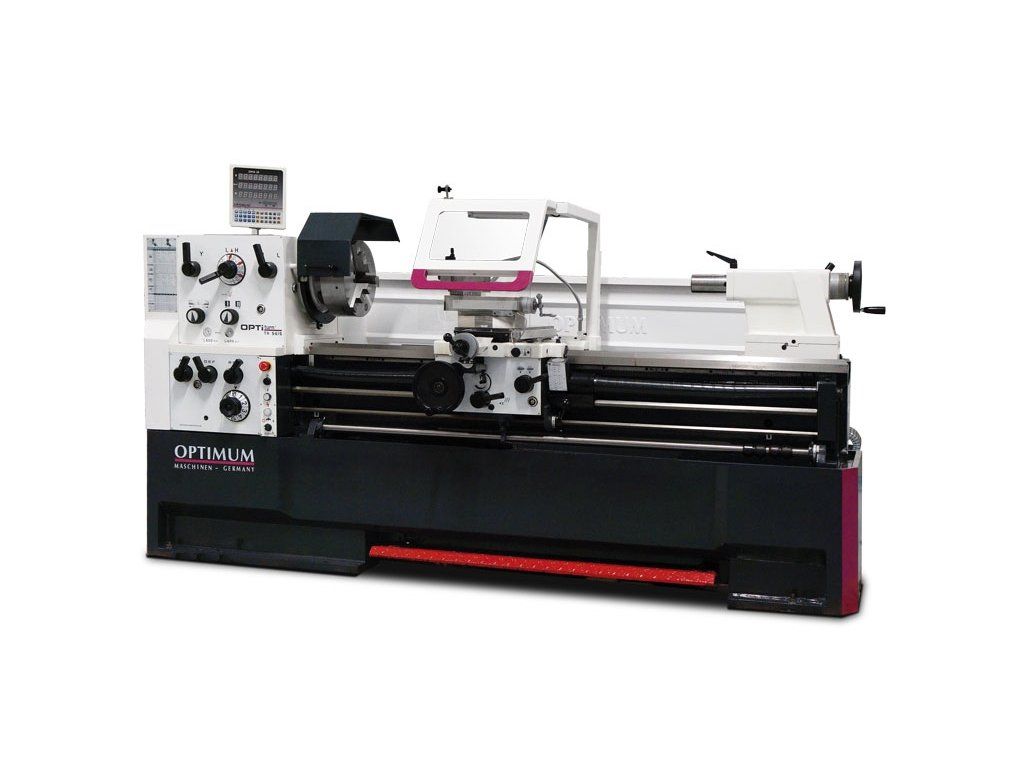

BOW Soustruh OPTIturn TH5615, 3462160

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os.

Upínání vřetene Camlock DIN ISO 702-2 č. 8

Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni

Zaručená házivost čela vřetene <0,015 mm

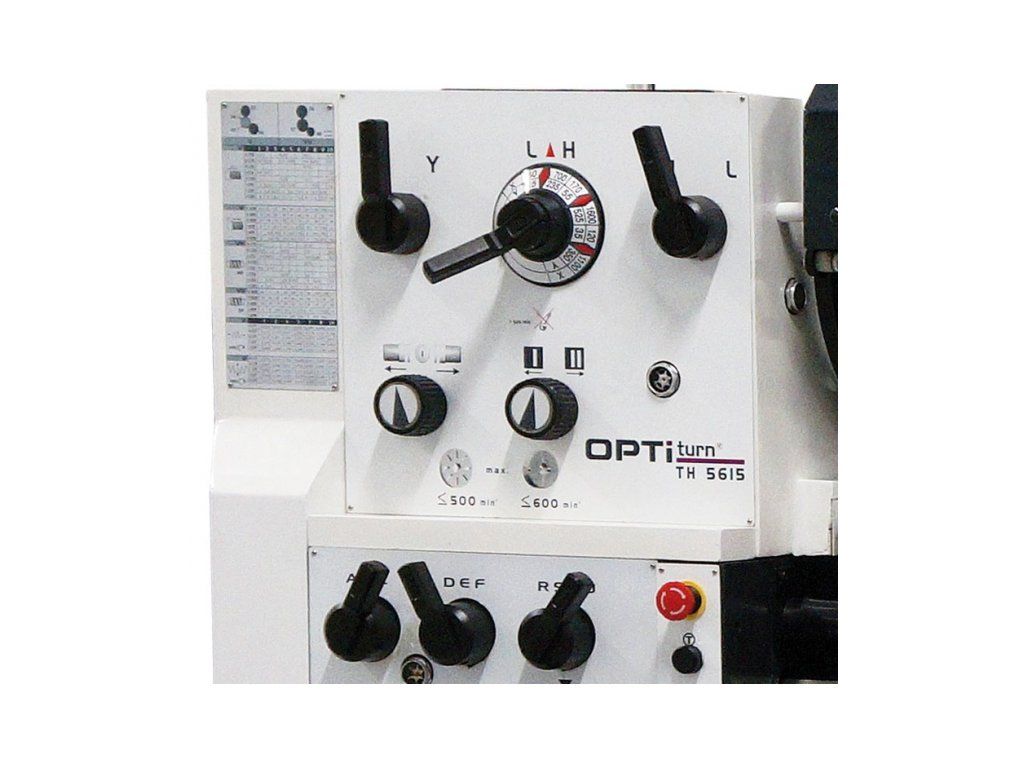

Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni

Podstavec a lože stroje jsou odlity z jednoho kusu litiny

Vyjímatelný můstek lože

Kalené a broušené vodící plochy lože

Centrální mazání vodících ploch

Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

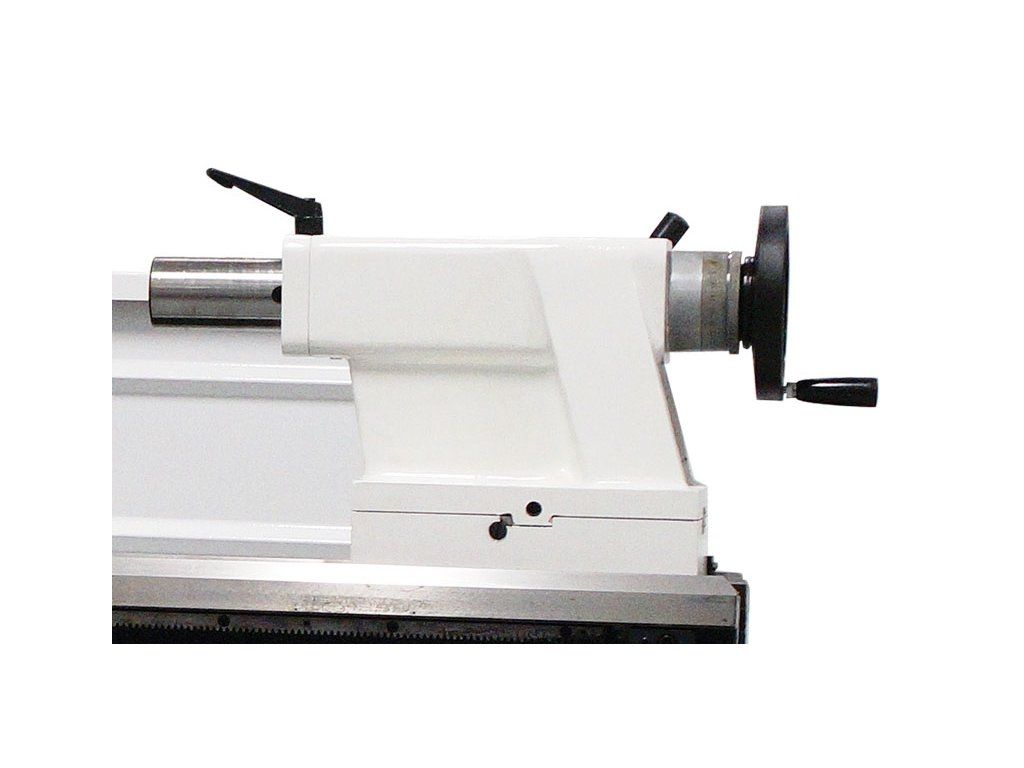

Koník přestavitelný o ±13 mm

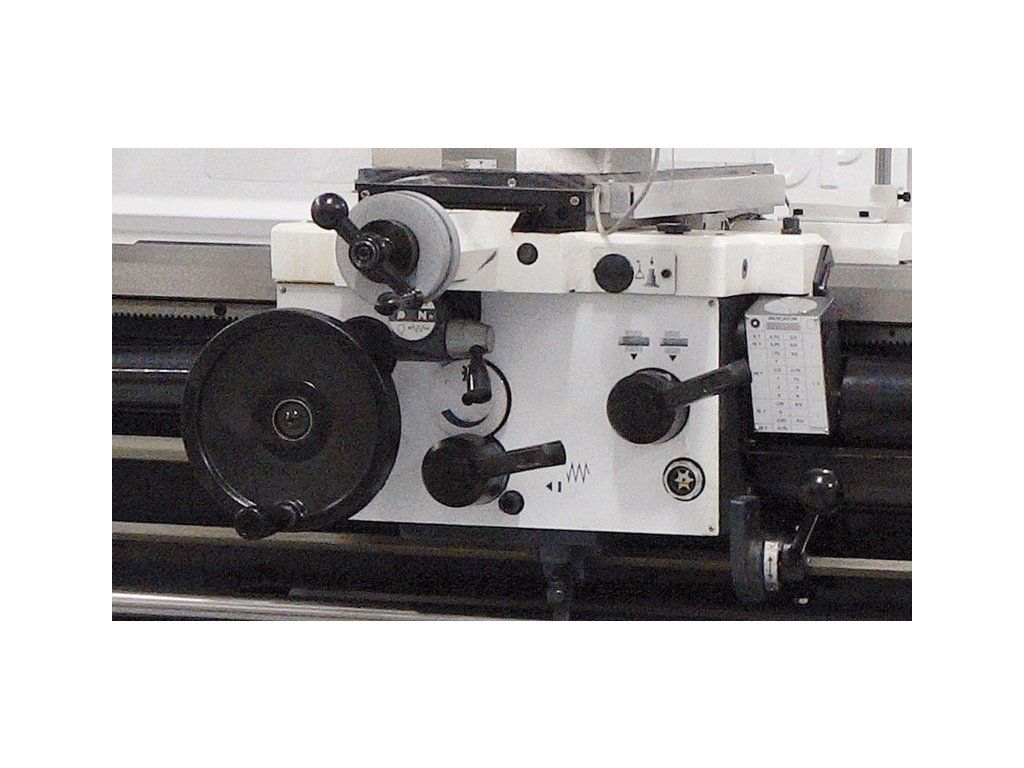

Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu

Podpěťový spínač, nouzový vypínač a jištění motoru

Mechanická nožní brzda vřetene

Provedení dle DIN 8606 (nástrojařská přesnost)

Digitální odměřování všech tří os pomocí skleněných pravítek

Sklíčidlo „Made in Czech Republic - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy

TECHNICKÁ DATA:

 Příkon: 7500 W
 Elektrické připojení: 400 V
 Rozměry (š × v × h): 2840×1460×1150mm
 Hmotnost: 2300 kg
 Kužel vřetene: MK7
 Otáčky: 25–1600ot/min
 Plynulá změna otáček: Ne
 Počet rychlostních stupňů: 12
 Posuv pinoly: 180 mm
 Výška hrotu: 280 mm
 Max. točný průměr nad ložem: 560 mm
 Šířka lože: 350 mm
 Vzdálenost mezi hroty: 1500 mm
 Průchod vřetene: 80 mm
 Kužel pinoly koníku: MK5
 Posuv podélný: 0,059 –1,646 mm/ot. (35 )
 Max. posuv nožového suportu: 130 mm
 Max. posuv příčného suportu: 316 mm
 Závit metrický: 0,2 – 14 mm/ot. (47 )
 Závit palcový : 2 – 112 záv./1“ (60 )
 Výkon motoru chladícího čerpadla: 100 W
 Upnutí vřetene: Camlock DIN ISO 702-2 č. 8
 Max. točný průměr nad suportem: 355 mm
 Otáčky - provedení Vario: 10–2500ot/min
 Posuv příčný: 0,020 –0,573 mm/ot. (35 )
 Závit trapézový : 4 –112 D.P. (50 )
 Max. točný průměr bez můstku: 790 mm
 Délka můstku: 270 mm
 Závit modulový : 0,1 –7 M.P. (34 )
